- 质量管理
- 提供保障
- 品质可靠
全国免费热线服务：
4006-125-822
全国免费热线服务：
4006-125-822
GB-1159是一种抗冲击的聚氨酯灌封料。室温和加热固化均可；固化时放热量少、收缩率低；固化后耐湿热性能好、柔韧性优异，特别适用于受冷热交变冲击的场所， 符合Rohs、Reach等环保指标要求。
典型应用：本品用于电子元器件灌封保护
技术参数：
项目 | 测试方法或条件 | part-A | part-B | |
外观 | 目 测 | 黑色均匀胶体 | 褐色液体 | |
密度 | 25℃ g/cm3 | 1.50±0.05 | 1.22±0.05 | |
粘度 | 25℃ mPa.s | 3500±1000 | 100±50 | |
配比 | 重量比(A:B) | 100:20 | ||
操作时间 | min ，25℃ ，100g | 50±10 | ||
固化条件 | h，100g | 24 | ||
固化后： | ||||
硬度 | Shore-A | 80±10 | ||
吸水率 | 24h，25℃，% | ≤0.2 | ||
导热系数 | W/(m·k) | 0.5±0.1 | ||
体积电阻率 | 25℃，Ω·cm | >4.0×1013 | ||
绝缘强度 | 25℃, KV/mm | ＞15 | ||
(以上性能数据，均以本公司实验条件所测，仅供顾客参考。)

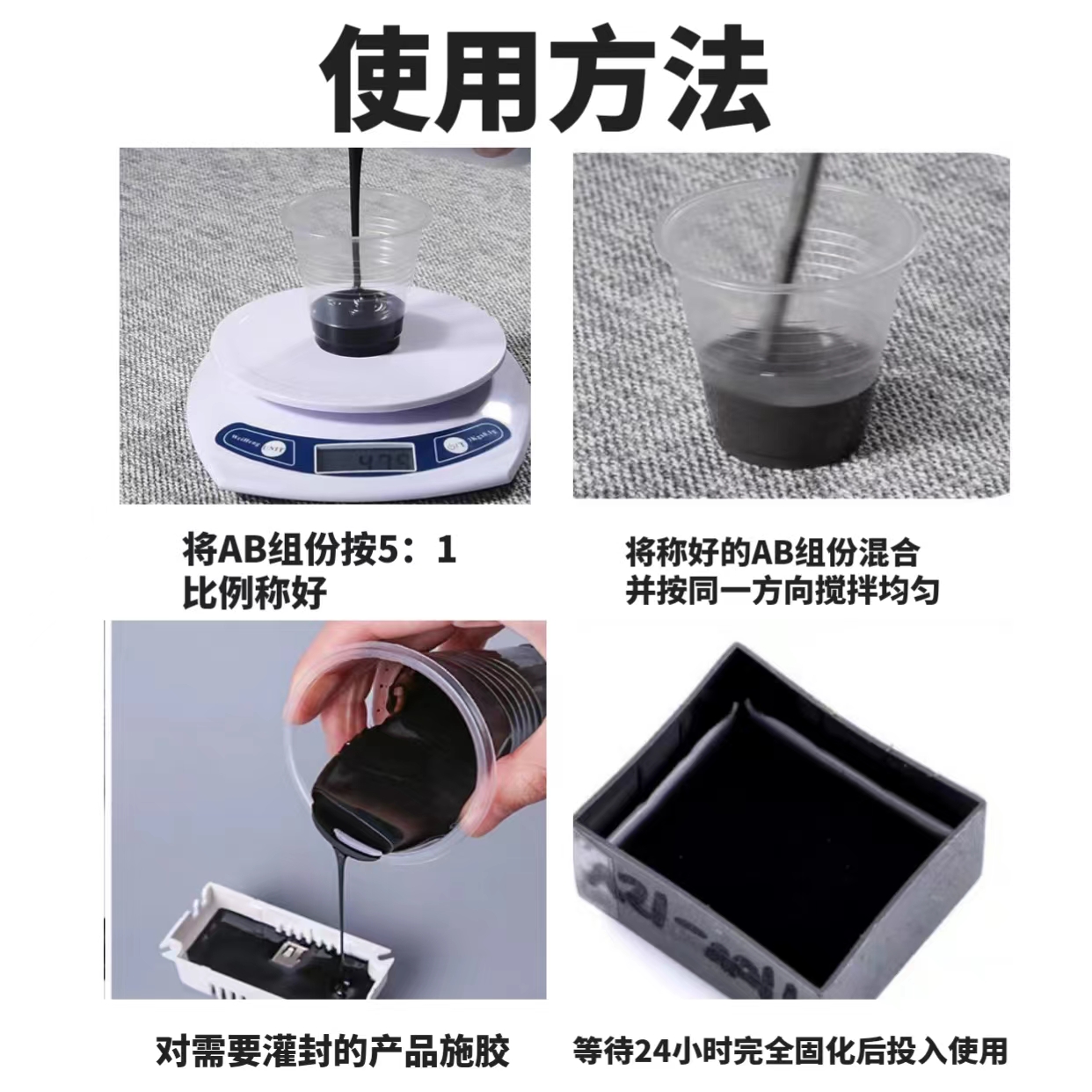

应用工艺：
1. 预热：被浇注器件请于70-80℃烘1-2小时，也可降低温度，延长加热时间，以去除器件湿气，A料会随气温变低，粘度上升。
2. 混合：按比例称量A、B料，搅拌时按一个方向搅拌2-3分钟，减少空气搅入，注意桶底部、边缘也要搅拌均匀，否则会有局部不固化现象。
3. 脱泡：对于灌封表面要求光洁无气泡的，混合料应在-0.09Mpa以上抽真空2-3分钟，可顺利脱泡，使用机器灌胶的，省略步骤2、3.
4. 灌注：将混合料注入电容器内，体积较大的或要求表面无气泡的可分2-3次灌注，灌注后在-0.09Mpa以上的真空度下真空处理3-5分钟，效果更佳。
5. 固化时间与每次混合的量及温度有关，量大或温度高时，固化时间会相对缩短。相反，固化时间会延长。
6. 固化前的树脂较易清理，固化后的树脂请使用二氯甲烷清洗浸泡、剥离。
包 装：A组份：25kg/桶或250kg/桶；B组份20kg/桶或200kg/桶；
运输及储存：需在室温干燥环境中，将A、B组分单独密闭储存；贮存期为1年；此类产品属于非危险品，可按一般化学品运输。
上海功百新材料科技有限公司
公司地址:上海市奉贤区庄行镇东街150号
公司电话:4006-125-822
如果您对我们的产品感兴趣，或者我们有什么可以帮助到您的，您可以随时拨打我们的全国客服电话：13651619986
您也可以在线与我们沟通，当然您也可以在下面给我们留言，我们将热忱为您服务!
